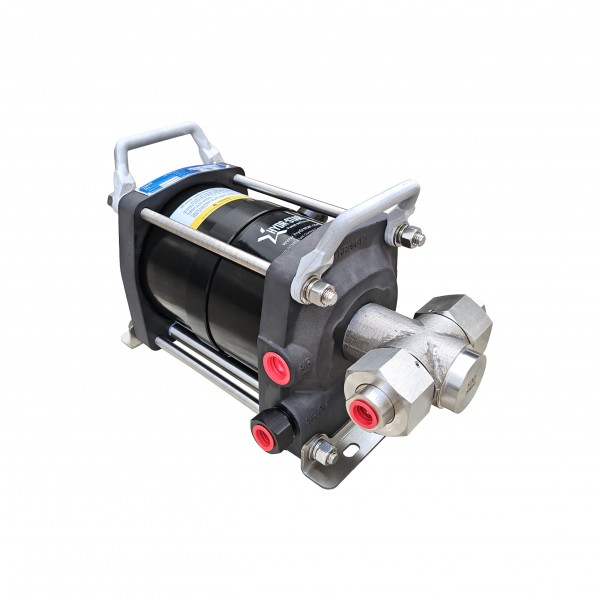

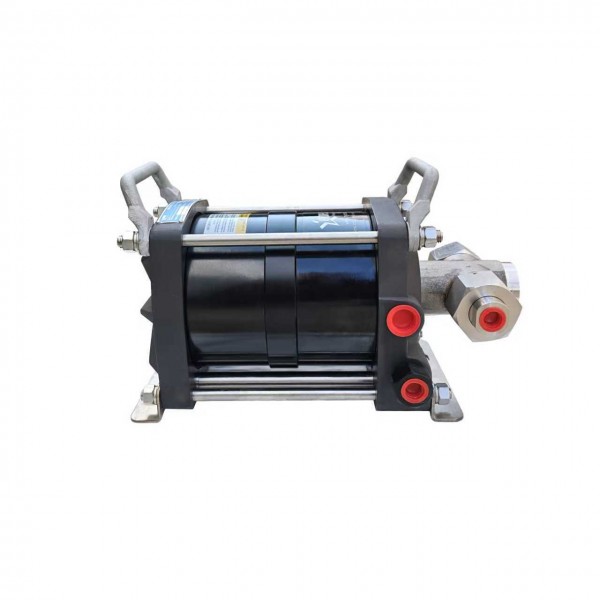

AHP06 시리즈 이중 구동 단동식
특징
9가지 비율 선택 가능.
유량 최대 19.9 L/min.
접액 재질 선택 가능.
압력 최대 75,000 psi(5171 bar). 구동 압력 30~150 psi(2~10.3 bar)
모델 및 기술 사양
펌프 모델 코드 | 맥스아웃 프레스 | 실제 비율 | 디시/사이클 | 최대 유량 | 입구 포트 | 출구 포트 | 에어 드라이브 포트 |
AHP06-2S-20 | 3200psi (22.1MPa) | 27:1 | 66.4mL | 19.9L/분 | 1"FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-2S-30 | 4800psi (33.1MPa) | 35:1 | 44.3mL | 13.3L/분 | 1"FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-2S-50 | 8000psi (55.1MPa) | 60:1 | 26.6mL | 8리터/분 | 1/2" FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-2S-70 | 11,000psi (75.9MPa) | 90:1 | 19.0mL | 5.7L/분 | 1/2" FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-2S-120 | 19,000psi (131MPa) | 144:1 | 11.0mL | 3.3리터/분 | 1/2" FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-2S-200 | 33,000psi (227.6MPa) | 240:1 | 6.7mL | 1.5리터/분 | 1/2" FNPT | 3/8" HF | 3/4" FNPT |
AHP06-2S-300 | 50,000psi (344.8MPa) | 360:1 | 4.5mL | 1리터/분 | 1/2" FNPT | 3/8" HF | 3/4" FNPT |
AHP06-2S-450 | 70,000psi (482.8MPa) | 540:1 | 3.0mL | 0.7L/분 | 1/2" FNPT | 1/4" HF | 3/4" FNPT |
AHP06-2S-600 | 75,000psi (517.2MPa) | 720:1 | 2.3mL | 0.5L/분 | 1/2" FNPT | 1/4" HF | 3/4" FNPT |
HF는 암형 고압 연결을 의미합니다. 최대 출구 압력은 125psi(0.86MPa)의 공기 구동 압력을 기준으로 하며, 최대 유량은 0psi(공회전 상태)의 출구 압력을 기준으로 합니다.
치수
성능 곡선
참고: 그림에서 음영 처리된 부분은 과도한 순환 속도 또는 압력을 나타냅니다. 간헐적으로 사용하십시오.
