본 생산라인은 파이프파일용 철근 생산을 위한 특수 생산라인으로 주로 철근콘크리트 파이프파일 생산에 사용됩니다. 철근 콘크리트 파이프 파일 철근에 대한 건설 산업 시장의 실제 요구에 따라 생산 라인은 Φ7.1, Φ9.0, Φ10.7 및 Φ12.6의 네 가지 사양의 철근을 생산하도록 설계되었습니다.

PC강봉 생산라인의 안정적인 가동과 장비고장률 감소, 전력절약을 달성하기 위해 프랑스 OTT사와 독일회사의 PC강봉 생산라인의 장점을 배우고, 현장 경험을 바탕으로 생산 라인을 많이 개선했습니다.

강철 막대 산화물 스케일과 먼지가 탱크에 떨어져서 오작동 및 정지를 일으키는 것을 방지하기 위해 센서 연결은 특별히 설계되어있습니다.

특수 고정 기계. 인덕터의 제조 정밀도 향상으로 인덕터의 내경 및 권선 간격이 균일해지며, 이로 인해 자기장 소산이 감소되어 가열 효율이 향상됩니다.

센서는 세라믹 튜브와 센서 사이에 단열 보호층이 추가되어 가열 효율이 더욱 향상됩니다.

특수형강봉은 사용자의 요구에 따라 생산이 가능하며, 납품상태에서 코일 형태로 공급될 수 있습니다.

이 제품이 시장에서 강력한 경쟁력을 가질 수 있도록 프리스트레스트 콘크리트용 강봉의 생산 및 수용은 일본 JISG3137 표준 또는 중국 YB/T111-1997 및 GB/T5223.3-2005 표준에 따라 구성됩니다. 또한 외국 선진국의 동종 제품 표준에 따라 생산을 조직할 수 있으며 물리적 품질도 국제 선진 수준에 도달할 수 있습니다.

​

주요 기술 지표:

1. 재질: UB30Si, UB35Si 또는 UB30Mn, UB35Mn 그외

2. 사양: Φ7.1-Φ12.6

3. 담금질 온도: 약 950℃

4. 템퍼링 온도: 약 450℃

5. 작동 라인 속도: Φ7.1: 70M/min; Φ10.7: 55M/min;

6. 소비 전력: <450도/톤(Φ9.0 사양 강철봉 70MPM기준)

7. 운전방식 : 24시간

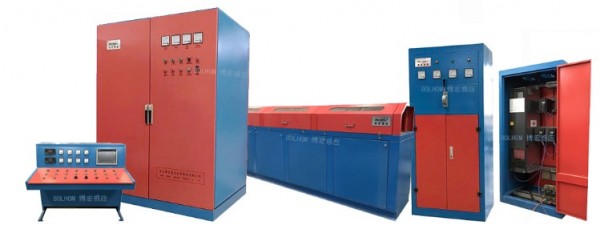

2. 장비 구성:

발진기, 와이어 관리랙, 기계식 녹 제거기, 냉각기, 교정기, 담금질 가열 전원 3개, 담금질 냉각수 탱크, 템퍼링 전원 1개, 템퍼링 냉각수 탱크, 전단 기계, 와이어 권취기, 맞대기 용접기

3. 전원 공급 장치 선택:

제품의 속도 제한에 따라 다양한 선택 규칙이 있습니다. 일반적으로 사용되는 속도 사양은 다음과 같습니다.

• Φ7.1mm 사양 100m/min

• Φ9.0mm 사양 100m/min

• Φ10.7mm 사양 70m/min

• Φ12.6mm 사양 45m/min
